Гидрошпонка ТХЗ-1М

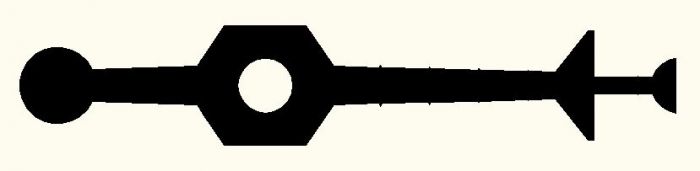

Профильное уплотнение выполнено в виде полосы переменной толщины, имеющей в центральной части поперечного сечения шестигранную камеру с круглой полостью, а по краям - анкерные выступы различной формы.
Профильное уплотнение специально разработано для герметизации вертикальных швов между заходками бетонирования при устройстве «стены в грунте». Помимо решения этой основной задачи, исходили из необходимости упрощения технологии установки профиля в проектное положение, обеспечивая следующие требования:
надежное первоначальное закрепление профиля в съемном торцевом щиткеопалубки;
легкая разъемность первоначального закрепления при снятии торцевого щита опалубки после твердения бетона.
Решение, как основной задачи, так и указанные требования обеспечиваются засчет оптимального выбора конфигурации и соотношений размеров профильного уплотнения. При этом для обеспечения требований также учитываются ширина специального зазора в съемном торцевом щите опалубки, куда первоначально помещается профиль, эластомерные свойства материала профиля и прочность бетона при снятии опалубки
надежное первоначальное закрепление профиля в съемном торцевом щиткеопалубки;
легкая разъемность первоначального закрепления при снятии торцевого щита опалубки после твердения бетона.
Решение, как основной задачи, так и указанные требования обеспечиваются засчет оптимального выбора конфигурации и соотношений размеров профильного уплотнения. При этом для обеспечения требований также учитываются ширина специального зазора в съемном торцевом щите опалубки, куда первоначально помещается профиль, эластомерные свойства материала профиля и прочность бетона при снятии опалубки
